ICP-MS（ICP質譜）前些年只有幾個廠家生產，是那些各個領域的TOP實驗室的需求，用來出高級研究成果的。最近明顯的感覺是：進口、國產的ICP-MS生產商有所增加，催產因素有哪些呢？大概有如下幾點原因：ICP-MS進入我國國標；我國的元素分析一直很火；ICP-MS技術成熟和越來越好用；不斷進入新的應用領域，如：納米顆粒分析、金屬組學、質譜流式細胞術、地質年代學等；國內外ICP-MS技術交流頻繁，國產ICP-MS廠商逐步增加，國內市場的占有也在逐步的擴大。

　　下面我們整體的了解一下ICP-MS的情況

電感耦合等離子體質譜儀（ICP-MS）基本原理

　　ICP-MS 是以電感耦合等離子體作為離子源，以質譜進行檢測的無機多元素分析技術。被分析樣品通常以水溶液的氣溶膠形式引入氬氣流中，然后進入由射頻能量激發的處于大氣壓下的氬等離子體中心區；等離子的高溫使樣品去溶劑化、汽化解離和電離（主要形成單電荷正離子）。離子在采樣錐、截取錐、真空的吸力下向真空區傳輸，并被離子透鏡聚焦，然后進入質量分析器（如四極桿、TOF、磁質譜），最后通過檢測器檢測。在四極桿ICP-MS中，為進一步排除干擾，近年來普遍發展的技術是碰撞池/反應池，一般在離子透鏡后。

美析儀器ICP-MS6880電感耦合等離子體質譜儀

　　從硬件構成上，最常用的四極桿ICP-MS包括：樣品引入系統、離子源（包括霧化室、RF發生器和等離子體炬管）、接口（采樣+截取錐）、離子透鏡、動態反應池/碰撞池系統、四極桿質量分析器、檢測系統、軟件。從接口到檢測器的部分，都在真空里。RF發生器除PerkinElmer采用40.68 MHz，其余廠商都采用27.12 MHz。

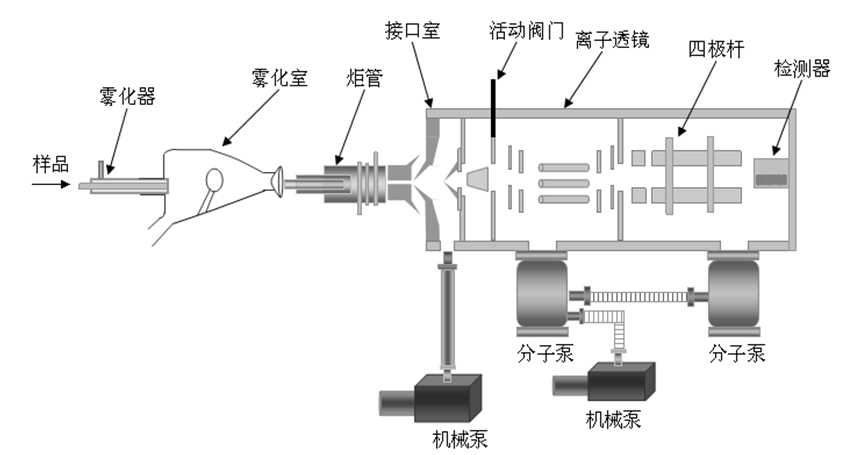

常用四極桿ICP-MS儀器結構圖

ICP-MS發展及應用

　　ICP-MS先有的是概念，1970 年繼 ICP-AES 技術快速發展之后，研究者們產生對下一代多元素分析儀器系統的迫切需求。比如對地球化學分析來說，基體問題很嚴重；在發射光譜中，強的多譜線的主要基體元素如 Ca、Al 和 Fe 的測量，而對痕量元素來說，選擇無干擾的譜線很困難。再比如，地質勘查中人們感興趣的元素，主要集中在具有復雜光譜且在發射光譜中檢出限較差的稀有重金屬元素。

　　有了需求后，全球多國科學家進行國際技術合作，克服了種種難題，終于在1980年發表了第一篇ICP-MS的可行性文章，1983-1984年，兩家儀器公司推出了商品化的ICP-MS。一臺是由英國 VG 同位素有限公司生產的基于 Surrey 系統的 Plasma Quad，現在進化為賽默飛的iCAP Q；另一臺是由加拿大 SCIEX 公司生產的基于 Toronto 研究小組的工作的 Elan，現在進化為PerkinElmer的NexION。

　　ICP-MS的優點是：可分析幾乎地球上所有元素（Li-U），靈敏度高/檢出限低，速度快，精密度高，動態線性范圍極寬，干擾少，可提供精確的同位素信息，而且可以和液相色譜（LC）、離子色譜（IC）、氣相色譜（GC）、流動注射（FIA）、激光燒蝕（LA）等聯用，可做形態分析。

　　相比其它原子光譜，ICP-MS的缺點是：對高基體的樣品適應差一點，對操作者的要求高一些，價格貴。另外，由于在ICP階段產生了多原子離子的干擾，所以是否能有效去除干擾離子也是ICP-MS的一大挑戰（同原子光譜用各種手段去除光譜干擾的考慮類似）。

　　所以，一臺好的商品化ICP-MS，至少要具備前面ICP-MS應有的優點；另外，還需在解決上述挑戰方面有所建樹。

從1983年第一臺商品化ICP-MS問世，中國就一直從國外進口該類儀器；但歐美卻一直對中國限制進口，故以前中國的ICP-MS國標不多。2012年，距全球第一臺ICP-MS推出29年后，天瑞儀器推出第一臺商品化ICP-MS，大大加速了國標中使用四極桿ICP-MS的進程；這讓人們認為中國被壓抑多年的ICP-MS采購需求會被快速釋放，除安捷倫、賽默飛、PerkinElmer、耶拿外，2015年后，國產又有天瑞儀器、 聚光科技、鋼研納克、普析、美析；2016的市場競爭將異常激烈。

近年來傳統單四極桿ICP-MS設計的趨勢是：引入碰撞池/反應池技術降低干擾；離子源采用離軸技術降低中性粒子干擾，進一步提高分析物靈敏度；降低氣體消耗量；設計儀器的硬件軟件，讓其更容易使用和維護。

　　近年來的技術和應用進展如：安捷倫推出世界首款電感耦合等離子串聯質譜系統8800；富魯達的CyTOF打入了生命科學單細胞分析的尖端領域；最近各ICP-MS在納米顆粒分析、金屬組學、色譜和ICP-MS聯用中也頗受垂青。

近幾年發布的ICP-MS產品

近兩年來，國際上ICP-MS生產商推出了多款ICP-MS，安捷倫在2014年2月推出7900ICP-MS，在2015年6月又發布了7800 ICP-MS；珀金埃爾默繼續發布NexION系列產品NexION 350；德國耶拿在2014年完成對布魯克ICP-MS生產線的收購后，于2015年2月推出 Plasma Quant系列型號；而在2012年推出首臺國產ICP-MS 2000型號之后，2014年，天瑞儀器推出帶有碰撞反應池的ICP-MS 2000E；在BCEIA 2015展會上，鋼研納克的國內首次成功開發激光剝蝕進樣系統的Plasma MS 300和聚光科技的全球體積較小的Expec 7000 ICP-MS，同期 ，普析通用也展示了其ELEXPLORER樣機。

　　賽默飛：多種ICP-MS，最早推出ICP-MS

　　賽默飛1984年推出第一臺商品化ICP-MS，目前的ICP-MS分兩種，四極桿的最新型號為2012年推出的 iCAP Q，高分辨磁式包括ELEMENT2、ELEMENT XR單接收ICP-MS以及NEPTUNE Plus多接收等離子質譜儀。

　　iCAP Q：更易使用和維護

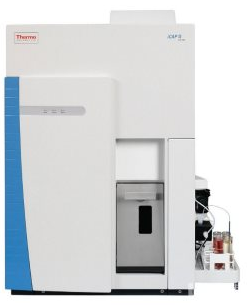

賽默飛iCAP Q四極桿ICP-MS

　　2012年Pittcon會議，賽默飛推出iCAP Q ICP-MS，包括三個型號：iCAP Qa、iCAP Qc、iCAP Qs，后兩款有碰撞反應池，iCAP Qc是賣得最多的。iCAP的特點是：更易使用、更易維護、功能強大。iCAP Q采用立式結構，是體積最小的ICP-MS。前開門設計，旋轉拉開門即可操作維護錐、透鏡和工作線圈，等離子電視可供操作人員遠程觀看等離子體狀態。在降低干擾方面，截取錐后有嵌片（高基體的、和高靈敏度的），可以更換；離子傳輸部分，采用RAPID透鏡技術形成90度偏轉離子光路，從接口中提取的離子被加速通過初級離子透鏡進入RAPID透鏡，使分析的離子進入QCell之前有效偏轉90度。分析部分使用專利的Qcell池（四極桿式），采用 Flatapole技術、業已驗證的氦KED（動能歧視效應）干擾消除、獨特的低質量數剔除功能，來保證碰撞次模式分析的可靠性。在聯用方面，賽默飛有自己的GC、LC、IC離子色譜，可配第三方的激光燒蝕。賽默飛提供從原子吸收、ICP-AES到ICP-MS、高分辨ICP-MS的全線產品，是原子光譜領域產品線最全的；公司很容易引導自己的用戶從AAS開始，逐步地選用公司更高端的產品；同時賽默飛ICP-MS的每一代產品都有很好的客戶口碑，賽默飛ICP-MS有很高的市場占有率。

賽默飛NEPTUNE Plus多接收等離子質譜儀

　　ELEMENT2/XR高分辨磁式ICP-MS和NEPTUNE Plus多接收等離子質譜儀非常昂貴，競爭者很少，對于追求極限分析能力的環境監測、核科學、地球科學和材料科學有用。其中NEPTUNE Plus第一次整合了高靈敏度、靈活多接收檢測器、動態變焦調節和多接收離子計數能力，適用于高精度同位素比值測量。

安捷倫：ICP-MS市場占有率比較高，成功推出8800

　　安捷倫（以前的HP）和日本的Yokogawa電氣于1963年聯合創辦企業，于1987年推出世界上第一臺計算機控制的ICP-MS，1994年推出世界上第一款臺式ICP-MS HP 4500。此后，缺乏AAS、ICP-AES產品線的安捷倫，成功地把缺點變成了優點，面對元素分析的客戶時毫不遲疑地推薦ICP-MS；并非常有效地針對用戶的挑戰，主打“耐受更高基體”的賣點，迅速地成為了ICP-MS市場占有率最高的企業。這種結果對于做ICP-MS晚了4年的安捷倫來說，可能結果好得連它自己都想不到；這也使安捷倫有勇氣于2012年創新性地推出了細分品類 8800 ICP-MS/MS。8800的推出也把安捷倫真正推上了ICP-MS的技術領先寶座。安捷倫的分離產品、自動化產品線完備，可提供GC、LC、CE毛細管電泳、自動進樣的一體化方案；同時在收購?fù)呃锇仓?，安捷倫在光譜產品線方面得到了大幅的增強，提供從AAS、ICP-AES到ICP-MS的全線原子光譜產品，近期還專門成立了光譜事業部，將在原子光譜領域有更強的市場進攻能力。

　　8800 ICP-MS/MS：將反應進行到底，去除干擾更徹底

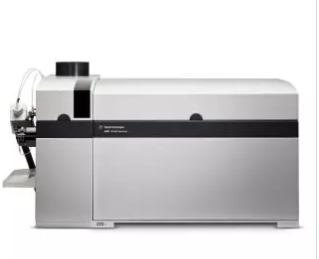

8800 ICP-MS/MS

　　前文所述，降低電離后多原子離子的干擾是ICP-MS設計的一個主要考慮因素，碰撞/反應池是近年來ICP-MS技術上的最大進步。歷史上，PerkinElmer公司最早發明并專利了DRC反應池技術，在截取錐之后利用反應池，引入氦氣或氫氣等碰撞/反應氣體，去除多原子離子的干擾；其余廠家后來推出了類似的技術，但在宣傳上，一直存在“碰撞/反應/動能歧視模式哪個好”的爭論。爭論很多年后，PerkinElmer放棄了自己專利的DRC說法，在NexION上推出了通用池技術，本以為已經結束了所有的爭論......

　　誰曾想2012年，安捷倫推出了8800 ICP-MS/MS，干脆來個更徹底的，在原來的碰撞/反應池之前，增加了一個四極桿——

　　用第一個四極桿精確地選擇一個離子，然后在碰撞/反應池中引入氣體進行一個反應，最后用第二個串聯的四極桿來精確地檢測這個反應的產物。

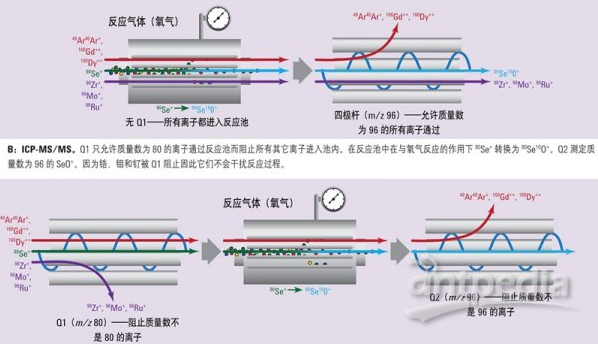

質量轉移反應模式下進行硒的測定：傳統的 ICP-QMS 與 8800 ICP-MS/MS對比

　　A. 傳統的ICP-QMS. 使用氧氣作為反應氣體，在 m/z 80 下硒的反應產物遠離干擾（Ar₂⁺、Gd⁺⁺和Dy⁺⁺）。在反應池中⁸⁰ Se⁺轉換為⁸⁰Se¹⁶O⁺并在 m/z 96 下被測量。然而，在 m/z 96 下，鋯、鉬和釕與之全部重疊，這就導致了硒的數據不正確。

　　B. 8800 ICP-MS/MS. Q1 只允許質量數為 80 的離子通過反應池而阻止所有其它離子進入池內。在反應池中在與氧氣反應的作用下⁸⁰Se⁺轉換為⁸⁰Se¹⁶O⁺。Q2 測定質量數為 96 的 SeO⁺。因為鋯、鉬和釕被 Q1 阻止因此它們不會干擾反應過程。

　?。?span>1）單四極桿的有機質譜，為了降低干擾，引入了串聯四極桿儀器質譜，第一個四極桿精確選擇一個母離子，到碰撞池CID打碎，用第二個四極桿精確地檢測一個子離子，這種方式叫做MRM。由于該過程主要是把有機分子的離子碰碎，所以“子離子”一般比“母離子”分子量小。

　?。?span>2）單四極桿的ICP-MS，為了降低干擾，多年前引入了碰撞/反應池，但到池里的是所有的離子，到底怎么進行的碰撞/反應理不太清；現在8800串聯四極桿ICP-MS/MS用第一個四極桿精確選擇一個離子，到碰撞/反應池反應一下，用第二個四極桿精確地檢測反應生成的離子，這種方式也叫做MRM。只不過，反應是“母離子”加了一個質量，所以“子離子”往往比“母離子”分子量更大。

綜上所述，8800汲取了串聯四極桿有機質譜的經驗，帶給無機ICP-MS新的春天，對多原子離子干擾可通通消除，目前廠家的報告中多見磷、硫和硒以前用ICP-QMS難測的元素，但8800帶給研究者們的想象力是巨大的。

　　7900：超高耐鹽，11個數量級的動態線性范圍

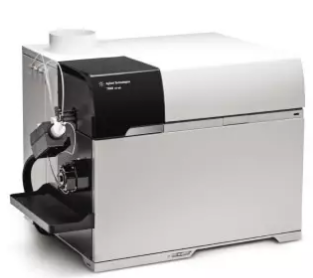

安捷倫7900 ICP-MS

　　ICP-MS面臨的一大挑戰就是對高鹽基質溶液的耐受程度。安捷倫的歷代單四極桿ICP-MS一直重點強調自己的耐鹽設計——HMI，因此從7500后每代產品均大獲成功。2014年推出的7900，相比7700前代產品的特點為：（1）提高10倍10x信噪比(S/N)：靈敏度提高2倍，噪音降低5倍。（2）提高10倍基體耐受性：7900上推出了UHMI超高耐鹽系統，使儀器的耐鹽度高達25%。（3）高達11個量級的總測量范圍可以準確定量至百分量級，這在ICP-MS中是史無前例的。（4）提高30倍檢測器速度：更快的瞬時信號測量(TRA)技術，0.1毫秒的積分時間，提高了單納米顆粒的分析能力。（5）提高效率：新型、快速的碰撞反應池ORS4使不同模式的切換時間小于3秒；新型自動進樣器ISIS 3在無人值守時可實現快速啟動、自動調諧和進樣。7900 ICP-MS的推出可繼續保證安捷倫在傳統ICP-MS市場上的占有率。

　　7800：標配碰撞/反應池，簡化常規應用

安捷倫7800 ICP-MS

　　2015年，安捷倫推出7800 ICP-MS，特點是：方便用戶進行日常檢測分析。10個數量級的寬動態范圍；標配HMI可耐受3%的高鹽基質；標配碰撞/反應池進行有效的干擾消除；可以預置解決方案，能夠提供可靠、穩定的性能表現和更簡便的應用，方便用戶進行日常檢測分析。安捷倫提供了針對特定行業的應用程序包，以幫助用戶快速常規分析。可用于飲用水、環境廢物和制藥應用領域、食品檢測及其他多個行業。當然從命名上可知，7800的價格也會對用戶更有吸引力。

　PerkinElmer：ICP-MS和反應池的鼻祖，最快的NexION 350

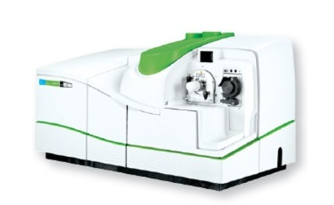

NexION 350系列電感耦合等離子體質譜儀ICP-MS

　　PerkinElmer于1983年推出第一臺ICP-MS Elan 250，之后一直在Elan平臺上。Elan也是最早使用CRC反應池技術的。2010年發布NexION 300電感耦合等離子體質譜儀，推出通用池技術，結束了碰撞池和反應池的爭論，在一臺儀器上，同時具有碰撞池和反應池兩種技術，并在三錐接口，90度偏轉離軸的離子光學降低噪音方面進行了創新。2014年5月，PerkinElmer發布了其新一代NexION 350系列ICP-MS。NexION 350專為提高元素分析實驗室的效率而設計，NexION 350還具有一個可選的專用納米應用模塊，可提供前所未有水平的納米檢測與表征。

　　NexION 350每秒可采集100,000個數據點（積分時間為10微秒，市場上大部分為100微秒，NexION 350比其它競爭者快10倍），這個采集速率對于要求快速的瞬時數據采集分析應用是非常理想的，如納米顆粒表征、形態分析和激光燒蝕聯用，都能確保關鍵信息不會丟失。NexION 350可以廣泛應用于環境分析領域，包括飲用水、廢水和土壤中痕量金屬元素的檢測；科學家也可以它來識別摻假食品；也可以使用它對藥物中的雜質元素進行分析，以幫助完成美國藥典232/233中新的測試要求。NexION系列ICP-MS還可與LC、GC、FIA流動注射聯用分析。一直以來，PerkinElmer提供從原子吸收、ICP-AES到ICP-MS的全線產品，很容易引導自己的用戶從AAS開始，逐步地選用公司的更高端的產品。不過，PerkinElmer在NexION上，喪失了自己堅持的“反應池”立場，現在被8800用“更精確的反應”占了先機；靈敏度/檢出限/線性范圍目前看起來比較落后；只有每秒采集十萬數據點，更適應于納米分析的特點，讓自己通用的ICP-QMS走入了一條更窄的領域。這個老牌的元素分析企業，如何才能重振雄威呢？

　　德國耶拿： Plasma Quant MS，高靈敏度，最省氬氣

PlasmaQuant MS Elite ICP-MS

　　耶拿的ICP-MS發源于Varian于1993年推出的ICP-MS，Varian被安捷倫收購后，ICP-MS部分給了Bruker，后耶拿在2014年收購布魯克ICP-MS產品線，并于2015年2月推出Plasma Quant MS和Plasma Quant MS Elite，后者為研究級ICP-MS。這個名字有點兒“懷舊、向經典致敬”的意思（VG公司1983年推出Plasma Quant）。該產品特點是：高靈敏度（In達到1500 Mcps/ppm），省氬氣（最小8升/分鐘），單數字檢測器（ADD）完成10個數量級的線性動態范圍。在設計上的特點：體積從落地式變成了臺式，減少了體積；使用開卷式設計易于打開和維護，比如換錐只需1分鐘。該儀器的前身是最早采用90度偏轉透鏡設計的，現在PerkinElmer和賽默飛都采用了，新的ReflexIon透鏡不僅90度偏轉，而且利用的是效率更高的反射而不是透射，使靈敏度大幅提高。碰撞反應池iCRC在透鏡之前，截取錐之后（其它家都是在透鏡之后），將He或H2氣體通入截取錐錐口的高壓反應區內，是先碰撞反應再傳輸，從好處上來講，不同氣體可快速切換，不需等待平衡時間；一次實驗直接做碰撞反應不會損失靈敏度；因為在前端碰撞對氣體純度的要求不高，還可以使用更安全的氫氣發生器。單數字檢測器在使用時無需交叉校正。四極桿的駐留時間為50μs，在市場上僅低于NexIon 350。在真空方面，耶拿的ICP-MS采用兩個分子渦輪泵（其它家都是雙路的一個泵），這種設計可使性能更高，但會造成儀器成本提高。

天瑞儀器：國產ICP-MS

　　ICP-MS 2000是天瑞儀器于2012年推出的國內首臺商品化ICP-MS，外形比較像Thermo老一代的X Series II。ICP-MS 2000系列儀器各項性能均達國家標準，能夠滿足用戶應用需求，性價比高。ICP-MS2000系列目前包含ICP-MS2000、ICP-MS2000B、ICP-MS2000E（2014年推出）三款型號。ICP -MS2000、ICP-MS2000B采用等離子體屏蔽技術，保證冷等離子體模式等應用，無需使用碰撞/反應氣，即可使K、Na、Ca、Mg、Fe等易電離元素檢出限低至ng/L。而ICP-MS2000E采用最新的變頻等離子體技術，保證儀器可運行多種模式（如常規模式、碰撞反應模式、冷等離子體模式），ICP-MS 2000E增加了碰撞反應池。

天瑞儀器ICP-MS 2000E電感耦合等離子體質譜儀

　　2014年10月，天瑞儀器發布了ICP-MS 2000的升級版——增添了碰撞/反應池功能的ICP-MS 2000E。ICP-MS 2000E的離子源采用了天瑞儀器自主研制的變頻等離子體發生器，可靠性高，可直接對有機溶劑進行分析，即使進高純度極易揮發的乙腈溶液離子源仍可穩定工作；配置自動進樣器，使測試過程更加自動化，提高測試效率；采用最新的碰撞反應池技術，能有效地消除多原子離子干擾，降低易受干擾元素的檢出限；已廣泛應用于環境、食品、半導體、核工業、石油化工、礦產、醫藥及生理分析等領域。

　　鋼研納克：激光燒蝕聯用是特色

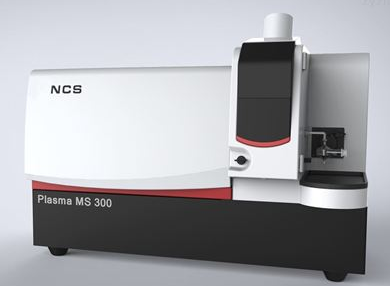

鋼研納克Plasma MS 300電感耦合等離子體質譜儀

　　鋼研納克Plasma MS 300電感耦合等離子體質譜儀，是應用激光燒蝕進樣系統的直接激發固體樣品功能，與電感耦合等離子體質譜儀高靈敏度檢測性能相結合，在國內首次成功開發激光剝蝕進樣系統，實現了ICPMS固體直接進樣；實現四極桿、離子傳輸系統、ICP源、碰撞反應池系列ICPMS關鍵技術的國產化；利用各種模擬仿真理論和工具指導傳輸系統、碰撞反應池的開發，取得良好效果；設計了多種功能的控制與應用軟件系統，預留了激光剝蝕、液相色譜等聯用的模塊等創新點?？捎糜诃h(huán)境分析測試領域、地礦樣品測試、食品安全、金屬材料研究。該儀器于2015年10月發布，獲得BCEIA2015金獎。

　　聚光科技：體積小

Expec 7000型電感耦合等離子體質譜儀

　　聚光科技的Expec 7000型電感耦合等離子體質譜儀是2015年10月在BCEIA2015上發布的新品，并獲得BCEIA 2015金獎，是全球體積最小的ICP-MS，并可用于車載。Expec 7000采用具有自主知識產權的自激式全固態射頻電源技術、兩次離軸式離子傳輸技術、四極桿驅動技術、高速動態碰撞池技術、基于分類和版本的方法管理系統和智能化數據分析技術，填補了國產無機質譜的空白。可以和液相色譜、激光剝蝕等進樣裝置聯用?？蓱?yīng)用在環保、水利、電子、地礦、石油化工、生命科學等領域。

　　北京東西分析

電感耦合等離子體飛行時間質譜 ICP-TOFMS

　　東西分析在2013年收購了澳大利亞GBC，并獲得了其產品Optimass 9500電感耦合等離子體直角加速式飛行時間質譜儀。OptiMass 9500 ICP-TOFMS的分辨率和分析速度大約是普通四極桿ICP-MS的五倍，它可以進行1-260amu的全質量掃描，這一特征可以使 OptiMass 9500同時掃描低質量端和高質量端的同位素，離子掃描速度每秒超過30,000張全譜。在NexION 350用單四極桿ICP-QMS提出每秒采集100,000個點后，OptiMass 9500在定量方面的優勢又降低了；但在全譜定性方面，仍然比四極桿ICP-QMS快幾十倍到幾百倍。在應用支持方面，需盡快找到快速、全譜分析的應用，比如：納米分析、組學分析、單細胞分析等。

　　北京普析通用

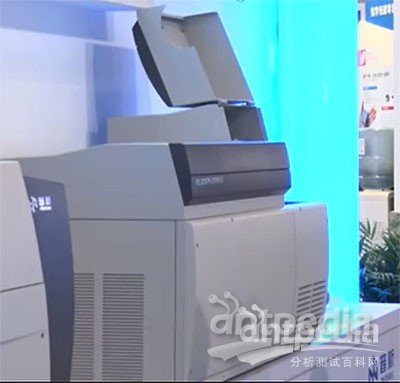

普析通用：ELEXPLORER電感耦合等離子體質譜（樣機）

普析通用在BCEIA2015上展出了ELEXPLORER ICP-MS。ELEXPLORER ICP-MS使用技術上比較成熟的ICP離子源裝置；（1）在ICP后，設計提取透鏡，保證在整個質量范圍內提供好的靈敏度；（2）提取后，使用偏轉透鏡，減少中性粒子；（3）使用國產200mm 四極桿；（4）動態范圍到8個數量級；（5）檢出限平均達到0.5 ppt。該儀器目前仍處于樣機階段。

上海美析儀器有限公司

                     ICP-MS6880電感耦合等離子體質譜儀

產品介紹
電感耦合等離子體質譜儀 (簡稱ICP-MS），是20世紀80年代發展起來的一種新的微量、痕量和超痕量元素分析技術。ICP-MS可測定元素周期表中大部分元素，且具有極低的檢出限、極寬的動態線性范圍、譜線簡單、干擾少、精密度高、分析速度快等性能優勢，上海美析儀器是國內較早開發ICP-MS的廠家，擁有國內最資深的ICP-MS研發團隊，努力打造國內一流的ICP-MS產品。
應用領域
高校、質檢中心、環境監測站、企業、農業系統、地質地礦、 環境保護、地質冶金、電子電器、食品安全、化工制藥等。
性能特點
◇ 集成氣路模塊，減少氣路接頭，輕量化、模塊化，保障儀器便于移動工作
◇自主研發的固態電源可以保證儀器在多種模式（如常規模式、冷等離子體模式）下運行，并且在同一方法中允許運行多種模式，節約大量分析時間及方便研究。
◇ 采用主流化市場設計，為用戶特別是第三方檢測用戶大大節省了儀器占用空間，也為未來實現車載應用，增加了可能性。
◇中英文快速切換軟件界面，“一鍵式”參數設置直觀快捷，提高了用戶的工作效率，也提供自動控制儀器及其附件的能力，完美適應Windows 專業操作系統
◇美析儀器遍布全國的服務網絡，我們10分鐘響應、48小時內上門服務、客服中心隨時跟蹤服務、保證服務質量

德國斯派克分析儀器

　　德國斯派克分析儀器公司隸屬于阿美特克集團公司材料分析儀器部，2010年推出的SPECTRO MS，并獲得2010年Pittcon銀獎，是第一臺可同時掃描周期表中幾乎所有元素的ICP-MS。SPECTRO MS 是一種基于Mattauch-Herzog設計的雙聚焦扇形場質譜儀，它擁有全新的離子光學和首創的檢測器技術，是從6Li—238U全質譜范圍同時測量的無機質譜儀器。不再需要花費時間從一個質量到另一個質量進行掃描，而是全譜共4800通道每個質量由大約20個通道進行同時測量，這種全新的半導體檢測器具有極為高速的同時讀出能力，每次測量都進行全質譜測量并儲存數據，實時或以后進行數據處理。

　富魯達：完全創新的跨界儀器 用于單細胞分析

　　CyTOF平臺最初由DVS Sciences公司開發，而CyTOF 2 質譜流式細胞儀是在2013年5月推出的。但在2014年2月Fluidigm以2.075億美元收購了這家公司以及CyTOF技術，向單細胞蛋白質組學邁進。CyTOF結合了流式細胞術的優勢以及質譜的精確度和分辨率，實現了多參數的單細胞蛋白分析。它采用金屬元素標記物來標記或識別細胞表面和內部的信號分子，然后用流式細胞儀分離單個細胞，再用感應耦合等離子質譜（ICP-MS）觀察單個細胞的原子質量譜，最后將原子質量譜的數據轉換為細胞表面和內部的信號分子數據。此平臺能夠同時定量單個細胞中多達100個生物標志物。不過這臺儀器數百萬的售價十分驚人。
