應用方案 | 硫磺中砷含量的測定 原子熒光光度法

中華人民共和國出入境檢驗檢疫行業標準《SN/T 5350.2-2021 硫磺 砷含量的測定 原子熒光光譜法》將于2022年6月1日正式實施，該標準規定了微波消解-原子熒光光譜法測定硫磺中砷含量的方法，適用于硫磺中砷含量的測定，測定范圍：0.5mg/kg～250mg/kg。
一、引言
   硫磺來自于石油和天然氣的回收以及硫鐵礦等副產品，是一種重要的工業原料。工業硫磺廣泛應用于橡膠制品、硫酸、染料、食品添加劑、化妝品制造等領域。硫磺中的砷會在生產加工時殘留在產品中，進而對人體健康造成危害。根據國家標準GB/T 2449-2021，砷含量是硫磺產品檢測的的重要項目，也是制約硫磺質量等級的重要技術指標之一。
   本實驗根據出入境檢驗檢疫行業標準SN/T 5350.2-2021，建立了微波消解-原子熒光光譜法測定硫磺中微量砷的分析方法，該方法具有樣品用量少、所需試劑種類少、環境污染小、操作簡單、快速、靈敏度高、測量數據準確等優點，適合硫磺中微量砷含量的檢測。
二、實驗部分
2.1 主要儀器

AFS-6801原子熒光光度計（上海美析儀器有限公司）。
微波消解儀；

2.2 樣品前處理
分別準確稱取約0.2g（精確至0.001g）硫磺樣品置于消解罐中，在通風櫥中先加入6 mL硝酸，再慢慢加入2mL過氧化氫，混勻，使得樣品與消解液充分接觸，蓋上內蓋，擰緊外蓋，套上保護套。將消解罐裝入消解罐支架后放入微波消解儀的爐腔中，按表1的升溫程序進行微波消解，程序結束后冷卻。待罐內溫度降至室溫后，在通風櫥中取出，緩慢泄壓放氣，打開消解罐蓋。用水沖洗消解罐內壁, 將消解罐置于100℃的石墨加熱套中趕酸1 h左右, 趕盡氮氧化物及亞硝酸鹽, 將剩余溶液，轉移至50 mL容量瓶中，加入5.0 mL 5 %硫脲-抗壞血酸混合溶液，用去離子水定容至刻度，搖勻，放置30 min后上機測試。同時，做樣品空

白處理。

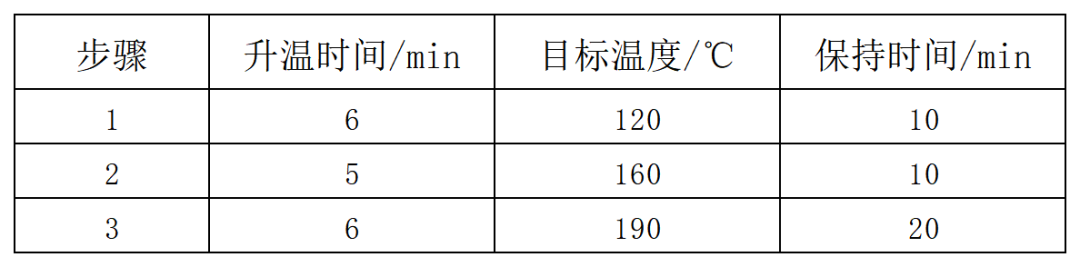

微波升溫程序

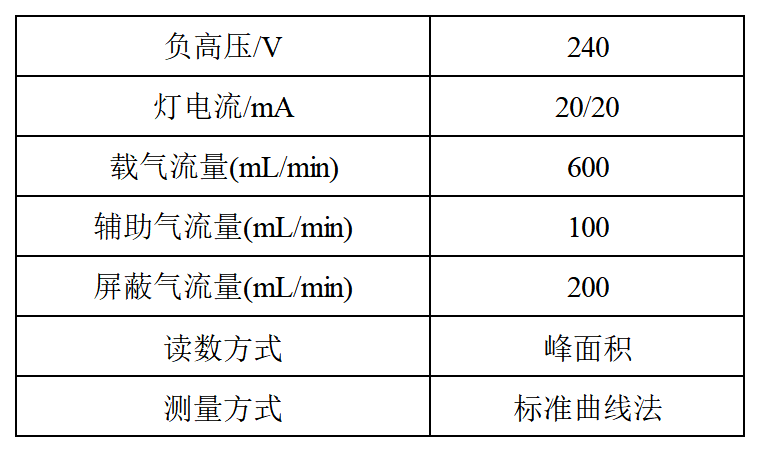

2.3 AFS-6801原子熒光光度計工作條件表



三、結果與討論3.1 標準曲線圖

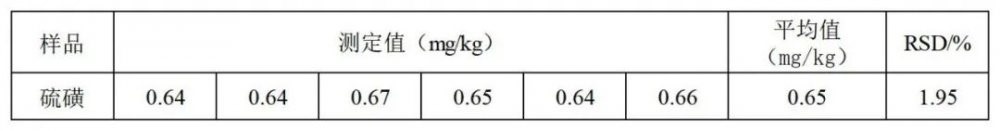

3.2 樣品測量結果表4 樣品測量結果（n=6）

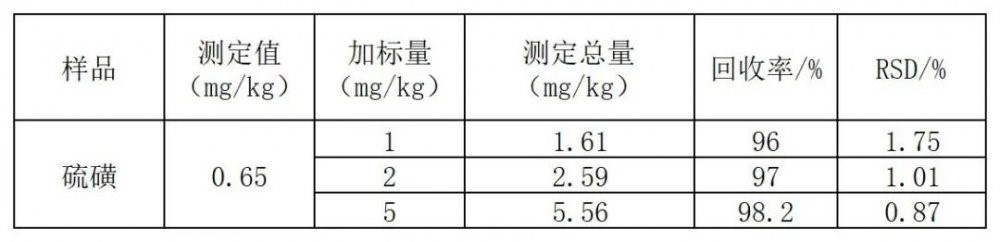

對同一硫磺樣品處理6份，進行精密度試驗，結果如表4所示，相對標準偏差RSD為1.95％。在樣品處理溶液中加入一定量的標準溶液，按實驗方法進行測定，樣品測定結果和加標回收率試驗結果如表5所示，方法加標回收率為96.0％～98.2％。表5 樣品加標回收率結果（n=6）

四、結論

采用微波消解-原子熒光光譜法測定硫磺中的砷，具有樣品用量少、所需試劑種類少、環境污染小、操作簡單、靈敏度高和測量數據準確等優點，該方法適用于硫磺中微量砷含量的分析。

五、原子熒光光譜儀的特點和參數

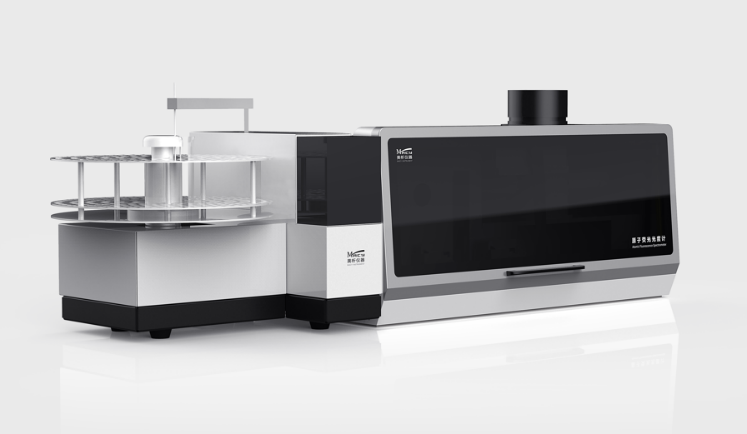

AFS-6801雙道順序注射原子熒光光度計

1    儀器用途

1.1    適用于樣品中砷、汞、硒、錫、鉛、鉍、銻、碲、鍺、鎘、鋅、金等十二種元素的痕量分析。

2    工作環境

2.1    電源：220V，50Hz

2.2    溫度：15～35℃（嚴格來說是15～25℃）

2.3    相對濕度：≤90%

3    技術參數：

3.1    檢出限(D.L.):

3.1.1 As、Se、Pb、Bi、Sb、Te、Sn ＜ 0.01μg/L

3.1.2 Hg、Cd ＜0.001μg/L

3.1.3 Ge ＜0.05μg/L

3.1.4 Zn ＜1.0μg/L

3.1.5 Au ＜3.0μg/L

3.2     精密度（RSD）≤0.7％

3.3    線性范圍: 大于三個數量級。

4    儀器主機：

4.1    進樣系統

4.1.1 *進樣泵：采用進口注射泵和蠕動泵聯用內置式雙進樣系統，精確控制和具有補償功能的高精度免維護注射泵。可以設置時間、體積、速度的變化，微升級樣品采集，長期運行穩定可靠；（需提供進口注射泵報關單進行佐證，供貨時采購方有權進行實物核查）

4.1.2 *蠕動泵采用十滾軸，4通道,各通道可單獨調節，蠕動泵卡具有檔位色標提示功能，可快速分辨出蠕動泵工作時所在的檔位，避免檔位間的混淆，節省操作時間。蠕動泵進樣系統具有測樣速度快的特點（單個樣品測量時間小于20s），縮短檢測時間，提高工作效率。適用于渾濁及基體復雜樣品的檢測。軟件可選擇進樣流程，自動切換。（需提供彩頁和實物圖進行佐證）

4.1.3 蠕動泵管采用100%進口原裝原封，不再經過人工二次加工制作，一根原裝泵管的使用壽命高于常規泵管2倍以上。

4.1.4 流路系統：機加全透明流高度集成三維流路系統，降低了流路系統的復雜程度，易于觀察液體傳輸狀態，有效抑制記憶效應；

4.1.5 *原子熒光蒸氣注射蠕動復合泵進分離富集發生系統 ； （提供省級以上權威機構出具的檢測報告掃描件，供貨時采購方有權核查原件）

4.1.6 存樣環：全透明氟聚合物管路，機加一體化成型存樣環；可觀察樣品情況，避免漏液；

4.2    氣路系統

4.2.1 雙重氣液分離裝置：一級氣液分離器具有快速除泡沫功能，避免反應溶液進入原子化器；載氣氣路中帶有逆止閥，防止反應溶液進入氣路；

4.2.2 二級氣液分離器：采用新型去除水蒸氣的裝置，無需加水或手動排水；

4.2.3 可實現全管路清洗，包括一級氣液分離器、二級氣液分離器及氫化物傳輸管路，避免反應系統殘留和管路結晶。如使用自動進樣器時，清洗過程具有排空功能。

4.2.4 氣路系統：能實時顯示氣體流量和流量異常提示及無載氣安全保護；測試結束關斷氣體，進入省氣模式，做樣時氣路自動開啟。

4.2.5 采用新型斷續流動無殘留蒸氣發生反應系統，反應效率更高

4.2.6 *具有原子熒光精密檢測涌流式氣液分離系統，化學反應更完全，氣液分離效果更佳，特別適合巖礦、土壤等復雜樣品測定；（提供省級以上權威機構出具的檢測報告掃描件，供貨時采購方有權核查原件）

4.2.7 具有載氣穩流裝置 ，既可在線消除硼氫化鉀產生的氣泡，又可降低試劑間擴散效應，提高儀器穩定性

4.2.8 排廢系統：自動生成與再生液封，液封自平衡，自溢流排廢，自動抑制泡沫生成。提高了氬氫火焰和原子化區域氣流的穩定性。

4.3    光學系統

4.3.1 雙道兩元素可同時測量。

4.3.2 光路：雙光束光學系統，多燈位設計，全通道雙光束對等系統設計，具有極佳的通道一致性，抗干擾雜光影響，提高儀器準確性和穩定性。

4.3.3 元素?zé)舴胖?span>45°角度斜面設計，減少光源之間干擾，具有低背景高信號的優點，原廠高性能元素?zé)艏床寮从?。（需提供?shí)物圖片進行佐證）

4.3.4 光源系統：空芯陰極燈采用新式脈沖調制/恒流驅動供電方式。

4.3.5 檢測系統：采用進口光電倍增管，壽命大于10年以上。

4.3.6 免調燈：直插式免調節空心陰極燈，免工具3秒極速安裝，精密微步電機控制和高精度微米級二維PSD光斑探測，空心陰極燈光斑位置的自動調節、對準以及位置鎖定。

4.3.7 *具有漂移補償功能，自動優化元素?zé)羝疲_保儀器穩定；連續測量4小時砷銻標準溶液，最大漂移量不超2％?？稍O(shè)置每間隔n個樣品回測載流空白，與初始載流空白熒光值最大偏差不超10％。汞燈自動激發，在長時間使用后也無需使用輔助工具激發起輝；（提供省級以上權威機構出具的檢測報告掃描件，供貨時采購方有權核查原件）

4.3.8 采用消除道間干擾技術，在測定過程中，空芯陰極燈由恒流脈沖電源供電，交替點亮，從而激發不同元素的原子熒光信號，達到可多元素同時測量的目的，消除了對下一通道信號的影響，保證每個數據都準確可靠。

4.4    原子化系統

4.5    免維護點火技術：百萬次免維護高可靠性智能點火系統。

4.6    采用密閉式石英原子化器，屏蔽式低溫點火石英爐原子化器，具有氬氫火焰觀察窗，可實時監測火焰狀態。

4.7    原子化器控溫技術：高精度自適應比例積分微分(PID)控溫，控溫精度高，速度快，長期穩定可靠。原子化器溫度在室溫～450℃之間連續可調；溫度控制精度：±0.5℃。

5    數據處理系統：

5.1    可隨意脫機/連機切換工作

5.2    單/多窗口任意打開

5.3    單/多數據庫任選

5.4    軟件系統自動診斷、自動樣品測量、自動清洗、單標準自動配制標準曲線，自動稀釋和超限自動標記，測量完成后自動休眠，自動保存數據；

5.5    *軟件可設置空白判別值，對空白清洗進行監測，對采樣前與清洗后的反應情況進行比較，自動判斷流路是否清洗干凈。（需提供軟件截圖進行佐證）

5.6    采用Windows98/2000/XP的中文窗口操作軟件，可實現自動系統診斷、自動樣品測量、標準曲線法測量，多種報告格式

6     自動進樣器（選配）

6.1    *206位三維圓盤自動進樣器，包含200個10ml樣品杯，6個50ml的大容積樣品杯，樣品盤也可選擇放置適用于10ml、25ml、50ml具塞比色管，實現樣品處理、測量同一容器，有效避免轉移帶來的二次污染；（需提供軟件截圖進行佐證）

6.2    自動進樣器具備進樣針清洗功能：清洗內/外壁，減少交叉污染，并帶有排空功能。

6.3    *自動進樣器坐標方式：采用獨立設置坐標的方式，替代傳統的間隔推算方式，每個樣品位都可以單獨設置坐標，大幅降低故障故障率，提高分析效率。定位精度：±0.5mm，定位重復性：0.3mm，樣品最大攜留：<0.1%。（需提供軟件截圖進行佐證）

6.4    *自動進樣器具有空氣隔離功能，試樣與載液通過小體積空氣隔離，更佳防止污染，隔離體積默認位8μl。（需提供軟件截圖進行佐證）

7     功能特點

7.1.1 元素?zé)艚M件免調試，即插即用，使用方便；

7.1.2 杜絕交叉污染,節約樣品和試劑用量；

7.1.3 高效電子除水裝置，減少熒光淬滅，提高檢測靈敏度；

7.1.4 泵速、采樣時間等均可自行調節，單次測定時間小于30秒。

7.1.5 電路系統：采用強、弱電路分離式設計，高集成度功能板卡式電路結構，有效減少了電路之間的相互干擾，檢測速度大大的提高，有效降低儀器的維護費用。

7.1.6 可升級成液相色譜原子熒光聯用儀，進行元素價態的分析。且具有液相色譜和原子熒光聯用雙化學反應系統。

8    配置要求

8.1    原子熒光光度計主機：1臺；

8.2    高強度空心陰極燈：2只；

8.3    標準溶液 1只

8.4    氫化物屏蔽式原子化器： 1套

8.5    集擴式氣體傳輸室： 1套

8.6    軟件工作站：1套

8.7    品牌電腦：1臺；

8.8    打印機：1臺；

8.9    全自動進樣器： 1套（選配206位極坐標自動進樣器，并支持半自動測定方式，超靜音高速工作，并設有專用清洗位置，全管路一鍵清洗等功能，有效減少不同樣品測量過程中的交叉污染。）
