1.實(shí)驗(yàn)部分

1.1主要儀器和試劑

原子吸收光譜儀(上海美析儀器有限公司)；金、銀、鉑、鈀空心陰級(jí)燈；微波馬弗爐系統(tǒng)；電熱板。

金、銀、鉑、鈀標(biāo)準(zhǔn)儲(chǔ)備溶液（國家標(biāo)準(zhǔn)物質(zhì)研究中心）：1.000ｍｇ／ｍＬ，金、銀、鉑、鈀的標(biāo)準(zhǔn)工作溶液均由對(duì)應(yīng)的標(biāo)準(zhǔn)儲(chǔ)備液用10％（Ｖ／Ｖ）鹽酸（含20ｇ／Ｌ的Cu2＋）逐級(jí)稀釋得到，最終標(biāo)準(zhǔn)工作液中含20ｇ／Ｌ的Cu2＋。

實(shí)驗(yàn)所用試劑均為優(yōu)級(jí)純，水為蒸餾水并用純水處理系統(tǒng)處理，電阻率≥1８ＭΩ·ｃｍ。

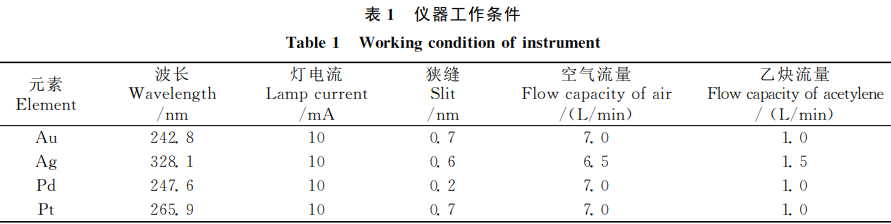

1.2儀器最佳工作參數(shù)

1.3樣品前處理

所測(cè)廢舊電路板均購于昆明舊貨市場(chǎng)（樣品類型為電腦主板、電視機(jī)主板和廢棄手機(jī)電路板），將電路板上的電池、電容、電阻等主要元器件拆卸去除后，將主板預(yù)破碎成2～４ｃｍ的小碎片，將碎片放到萬能粉碎機(jī)中粉碎到20～30目。準(zhǔn)確稱取5.0ｇ粉碎后的樣品于瓷坩堝中，并將坩堝放入微波馬弗爐中升溫至約550℃，并保持30ｍｉｎ，冷卻后取出坩堝。在坩堝中加入5.0ｍＬ王水溶解樣品并加熱蒸發(fā)到近干，然后用10％（Ｖ／Ｖ）的鹽酸溶解殘?jiān)⒍ㄈ莸?span>50ｍＬ，該溶液供原子吸收分析用（濃度超過線性范圍的樣品溶液需稀釋）。

2結(jié)果與討論

2.1溶樣方法的確定

2.1.1灼燒溫度

灼燒溫度是影響樣品分解效果的關(guān)鍵因素。溫度過低，樣品分解不完全，溫度過高，會(huì)造成待測(cè)成分蒸發(fā)損失。試驗(yàn)了在350～７50℃不同溫度下對(duì)樣品分解效果的影響。結(jié)果表明，溫度在550～７50℃時(shí)樣品即可分解完全，此時(shí)，樣品均呈灰白色、用酸溶解后溶液澄清，無碳跡殘留。隨溫度的升高樣品分解速度加快，但能耗增加，而且當(dāng)溫度超過７50℃時(shí)銀的損失開始明顯，回收率下降；因此實(shí)驗(yàn)選擇樣品灰化溫度為550℃。

2.1.2灼燒時(shí)間選擇

考察了灼燒時(shí)間對(duì)樣品分解效果的影響。在灼燒時(shí)間為10～６0ｍｉｎ的范圍內(nèi)進(jìn)行試驗(yàn)。結(jié)果表明，樣品在550℃下保持30ｍｉｎ時(shí)即可完全分解樣品，此時(shí)，再用王水溶解灰燼時(shí)沒有碳痕殘留，延長灼燒時(shí)間對(duì)測(cè)定結(jié)果沒有顯著影響。因此實(shí)驗(yàn)選擇樣品灼燒時(shí)間為30ｍｉｎ。

2.1.3樣品取樣量選擇

由于貴金屬元素在電路板樣品顆粒中分布不均勻、樣品取樣量過少會(huì)因樣品不均勻而導(dǎo)致測(cè)定結(jié)果誤差偏大。實(shí)驗(yàn)表明，樣品取樣量在2.0ｇ以上測(cè)定結(jié)果才有較好的重現(xiàn)性。分別稱取2.0～８.0ｇ樣品按照實(shí)驗(yàn)方法進(jìn)行試驗(yàn)，結(jié)果表明，在選定的稱樣范圍內(nèi)，550℃灼燒30ｍｉｎ均能把樣品分解完全。實(shí)驗(yàn)選擇樣品量為5.0ｇ。

2.2校準(zhǔn)曲線及檢出限

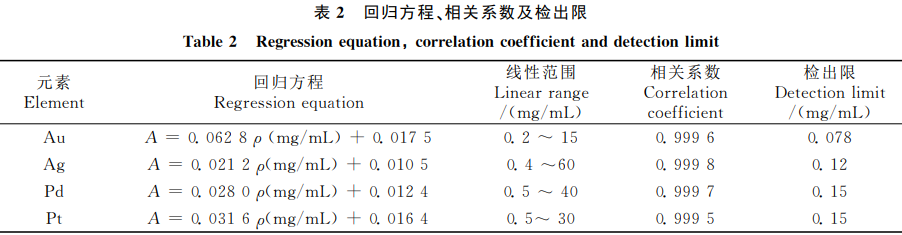

用金、銀、鉑、鈀的標(biāo)準(zhǔn)儲(chǔ)備溶液配制一系列不同濃度的標(biāo)準(zhǔn)溶液（10％（Ｖ／Ｖ）的鹽酸介質(zhì)且含20ｇ／Ｌ的Cu2＋），按選定條件用火焰原子吸收光譜法進(jìn)行測(cè)定，各元素的線性回歸方程和相關(guān)系數(shù)見表2，連續(xù)測(cè)定標(biāo)準(zhǔn)空白溶液11次，以其標(biāo)準(zhǔn)偏差的3倍除以校準(zhǔn)曲線斜率計(jì)算方法檢出限，結(jié)果見表2。

2.3精密度試驗(yàn)

準(zhǔn)確稱取同一廢舊電路板樣品７份，按選定實(shí)驗(yàn)條件在同一天內(nèi)測(cè)定７次，測(cè)得樣品中金、銀、鉑、鈀的含量分別為5.８６、5８.3、12.６、６.４７ｍｇ／ｋｇ，測(cè)定結(jié)果的相對(duì)標(biāo)準(zhǔn)偏差（ＲＳＤ）分別為金2.９％、銀2.2％、鈀2.７％、鉑2.８％。另取同一樣品７份，每天測(cè)定一次，共測(cè)７次，計(jì)算７次測(cè)定結(jié)果的相對(duì)標(biāo)準(zhǔn)偏差（ＲＳＤ），７次測(cè)定結(jié)果的相對(duì)標(biāo)準(zhǔn)偏差為金3.3％、銀3.3％、鈀3.5％、

鉑3.3％。

2.4回收率試驗(yàn)

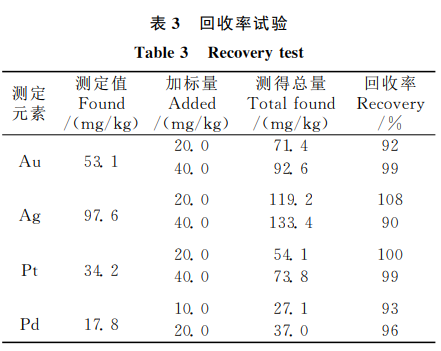

準(zhǔn)確取同一廢舊電路板樣品４份，每份5.0ｇ，其中一份按選定的方法測(cè)定金、銀、鉑、鈀含量，另外3份分別加入金、銀、鉑、鈀的標(biāo)準(zhǔn)溶液進(jìn)行加標(biāo)回收試驗(yàn)，結(jié)果見表3。

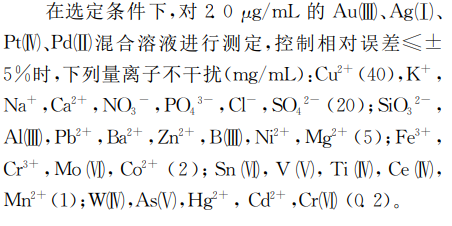

2.5共存離子的影響及干擾消除

考慮到廢舊電路板中的主要元素是銅，含量占到廢舊電路板總重的10％～30％，為了扣除銅基體對(duì)金、銀、鈀、鉑的干擾，實(shí)驗(yàn)采用在標(biāo)準(zhǔn)溶液中加入銅的方法進(jìn)行基體匹配。用實(shí)驗(yàn)樣品處理時(shí)稱取5ｇ的樣品并最終定容到50ｍＬ計(jì)算可得，實(shí)際樣品溶液中銅的含量在10～30ｇ／Ｌ之間。進(jìn)行Cu2＋的干擾試驗(yàn)，結(jié)果表明，溶液中Cu2＋含量在10～30ｇ／Ｌ之間時(shí)對(duì)測(cè)定信號(hào)基本沒有影響。因此，實(shí)驗(yàn)選擇用含20ｇ／Ｌ　Cu2＋的10％（Ｖ／Ｖ）鹽酸稀釋標(biāo)準(zhǔn)儲(chǔ)備液，最終標(biāo)準(zhǔn)工作液中含20ｇ／Ｌ　Cu2＋來進(jìn)行基體匹配以消除銅的干擾。

3.樣品分析

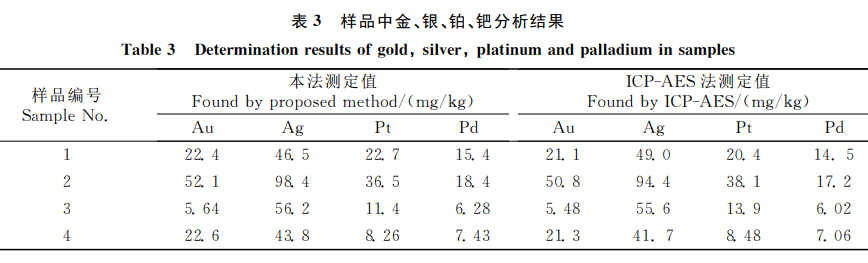

用本方法測(cè)定了４種廢舊電路板中的金、銀、鉑、鈀，并用電感耦合等離子體發(fā)射光譜法（ＩＣＰ－ＡＥＳ）［６］作對(duì)照試驗(yàn)，結(jié)果見表3。由表3可見，本方法測(cè)定結(jié)果和對(duì)照方法吻合。

方法來源：[1]葉艷青,羊波,楊新周,等.微波馬弗爐處理—火焰原子吸收光譜法測(cè)定廢舊電路板中金銀鉑鈀[J].冶金分析,2012,32(06):34-37.DOI:10.13228/j.issn.1000-7571.2012.06.003.
