大氣固定污染源錫的測定方案（石墨爐原吸）
大氣固定污染源錫的測定方案（石墨爐原吸）
方案依據HJ/T 65—2001
本方案中大氣固定污染源中的錫﹐系指經濾筒或?yàn)V膜采集的顆粒物中能被硝酸-高氯酸體系浸出的錫及其化合物。
原理
將經硝酸-高氯酸體系消解后的試樣溶液注入石墨爐原子化器的石墨管中，于286.3 nm 處測定吸光值,根據特征譜線的光強度，可確定樣品溶液中錫的濃度。
儀器及試劑
美析AA-1800EL原子吸收光譜儀及相應的輔助設備。熱解石瞾管。
總懸浮顆粒物采樣器
煙塵采樣器。
玻璃纖維濾筒
過氯乙烯濾膜。
硝酸(HNO3)，ρ=1.42 g/ml，優級純;
硝酸溶液,1+9
鹽酸(HCl)ρ=1.19 g/ml，優級純;
高氯酸(HClO4)ρ=1.67 g/ml，優級純;
錫標準貯備液(Sn)，0.100 mg/ml市售證書的標液
錫標準使用液(Sn)，1.0 mg/L臨用時，用硝酸溶液1+9)逐級稀釋錫貯備液而成。
鋯溶液,1%（m /v）稱取360 mg 氧氯化鋯(ZrOCl2. 8HO)溶于10 ml 水中。
酒石酸-鋯基體改進劑(Zr，1 mg/ml;酒石酸，100 mg/ml)
取1ml 1%(m/V）鋯溶液，置于已盛有1 ml硝酸溶液的小燒杯中，依次加入8 ml水、1g 酒石酸(C4H6O6，優級純)，溶解至完全。
樣品的采集和保存
有組織排放
采樣點數目、采樣點位設置及采樣方法，按GB/T 16157—1996中第4、8章有關規定執行﹔采樣頻次和時間按GB 16297---1996中第8章有關規定執行。采用玻璃纖維濾筒采集排放的顆粒物。詳細紀錄采樣條件。
無組織排放
采樣點數目、采樣點位設置和時間按GB 16297—-1996中附錄C中有關規定執行。采樣方法參照GB/T 15432—1995第5章中有關規定執行，采用過氯乙烯濾膜采集樣品。濾膜安裝時，將“毛”面朝上。詳細記錄采樣條件。
樣品的保存
將采集的樣品放在采樣袋中，置于干燥潔凈的干燥器中保存。
分析步驟
試樣溶液的制備
玻璃纖維濾簡
將試樣濾筒剪碎（切勿使塵粒抖落)，置于錐形瓶中，加入30 ml硝酸，5ml高氯酸，瓶口插人一個小漏斗，于電熱板上加熱至微沸，保持微沸2h。稍冷，再加入10 ml硝酸，繼續加熱微沸至近干。如果樣品消解不完全，可加入少量硝酸繼續加熱至樣品顏色變淺。冷卻，加人少量水，用定量濾紙過濾，用水洗滌錐形瓶、濾渣數次﹐合并洗滌液和濾液，加熱濃縮至5 ml 左右，移到25 ml容量瓶中，用水稀釋至標線,即為試樣溶液。
過氯乙烯濾膜
取試樣濾膜置于錐形瓶中，加入 10 ml硝酸，放置過夜。其后消解方法與濾筒相同，但酸量減半。
空白試驗溶液的制備
取同批號空白濾簡或?yàn)V膜至少兩個以上制備成空白試驗溶液。
校準曲線的繪制
工作標準溶液的配制
取7個25 ml容量瓶，分別加入錫標準使用液 0.00、0.25、0.50、1.00、1.50、2.00、2.50ml,然后用硝酸溶液稀釋至標線﹐配制成工作標準溶液﹐該標準溶液含錫分別為0.0、10.0、20.0、40.0、60.0、80.0、100. 0 ug/L。
涂鋯石墨管的制作
用微量移液器向熱解石墨管中移入150ul鋯溶液，按儀器說明書的操作步驟和選定的儀器工作條件及參數，進行一次全過程原子化,制備成涂錯石墨管。

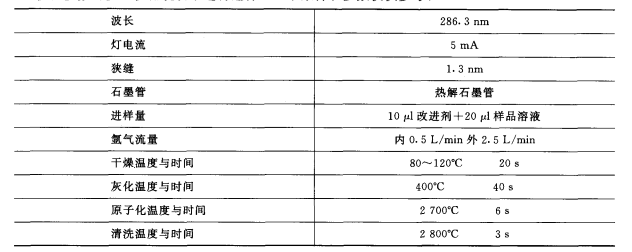

儀器參數可參照儀器說明書進行選擇，以下條件和參數僅供參考:
校準曲線的繪制
用微量移液器向已涂錯的石墨管中依次移入10 ul酒石酸-鋯基體改進劑、20 ul工作標準溶液，按照制備涂錯管的儀器工作條件，測定工作標準溶液的吸光度值，以吸光度值對錫濃度(ug/L)繪制校準曲線，并算出校準曲線的回歸直線方程。
試樣溶液的測定
按校準曲線繪制時的儀器工作條件和操作步驟，分別測定空白溶液和試樣溶液，記錄吸光度值。
計算和結果表示
排放濃度
根據所測的吸光度值，在校準曲線上查出或由回歸方程中算出試樣溶液和空白溶液中錫的濃度，并由下式計算固定污染源排放中錫的含量，ug/m3。
有組織排放
式中:c——錫及其氧化物〈換算成錫）濃度，ug/m3;
a———試樣溶液中錫的濃度，ug/L;
b——空白濾簡溶液中鐲的濃度，ug/L;
25——試樣溶液體積，ml;
Vnd——換算成標準狀態下(o℃、101.325 Pa）干氣的采樣體積，m3。
無組織排放
式中:c——錫及其氧化物(換算成錫)濃度，ug/m3;
a—--—試樣溶液中錫的濃度，ug/L;
b——空白濾膜溶液中錫的濃度，ug/L;
V--—試樣溶液體積，ml;
Vnd——換算成標準狀態下（0℃、101. 325 Pa）干氣的采樣體積，m3
St——試樣濾膜總面積，cm2;
Sa——測定時所取濾膜面積，cm2。
儀器參數

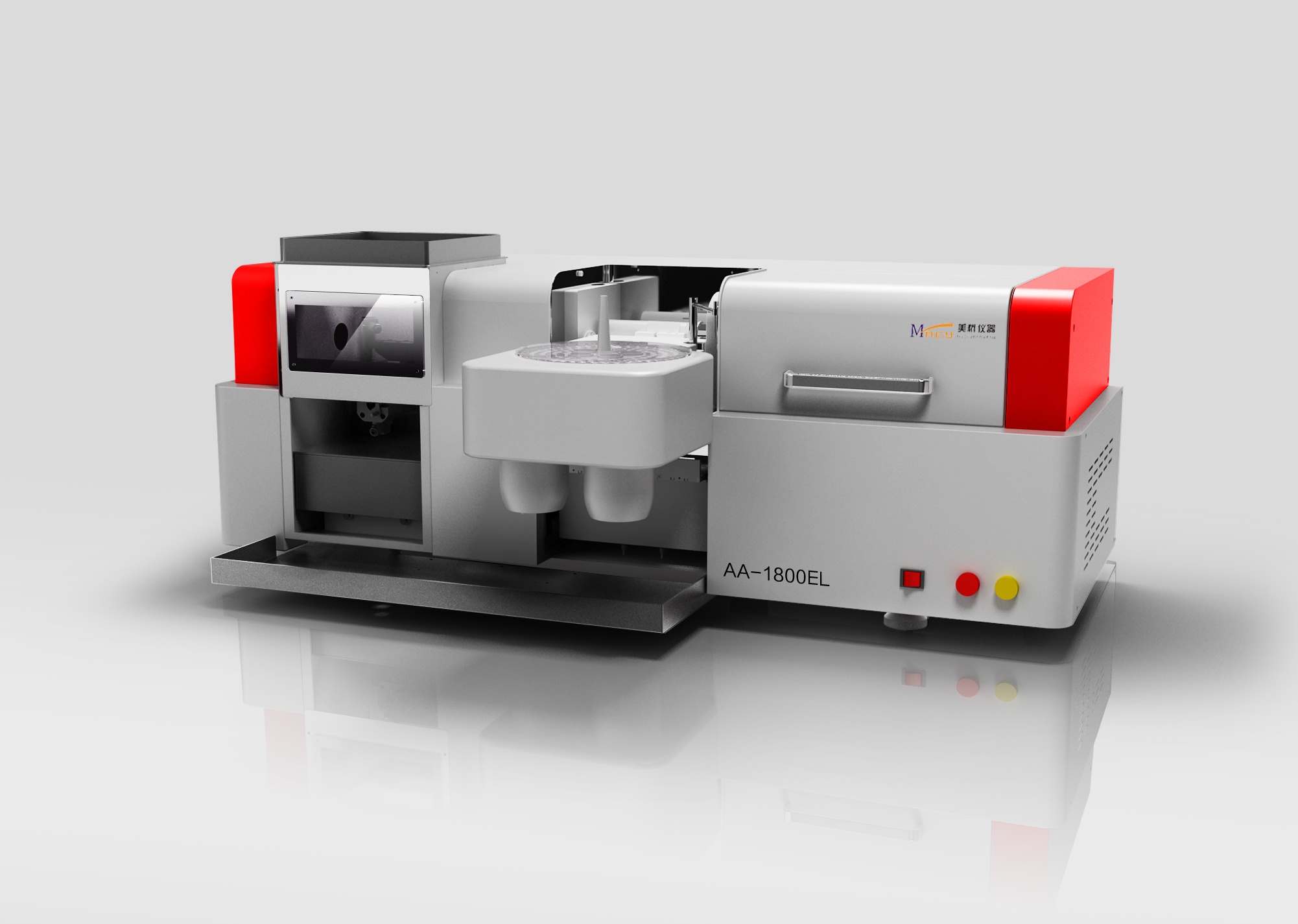

美析AA-1800EL原子吸收光譜儀
產品介紹
AA-1800EL型原子吸收光譜儀是采用國際新的技術和國內高校的專家聯手研發完成，擁有幾十年光譜儀器的研發和應用經驗。該產品包括火焰、石墨爐及氫化物發生系統，可配置多種附件，靈活的配置方案可滿足不同層次客戶的需求。全自動多功能AA-1800EL型原子吸收光譜儀可進行復雜的樣品分析，多種分析方法可自動切換，做到無人全自動分析。
AA-1800EL型原子吸收光譜儀廣泛應用于科研、質檢、疾控、環保、冶金、農林、化工等行業，創新的軟、硬件設計確保樣品分析的準確性、安全性、易用性，儀器維護簡單便捷。
性能特點
全反射消色差光學系統。
色散率為1800條/毫米刻線大面積光柵，新型自準直單色器，所有鏡片均是石英鍍膜，寬廣的檢測范圍和光學穩定性確保了分析的精度、閃耀波長230nm光柵分光系統。
八燈燈座
一燈工作，最多可以七燈預熱，節省了換燈和預熱時間，使元素測量更加快捷方便。
全自動化
儀器采用全自動設計，除主機電源開關外，儀器的燈架控制、波長掃描、狹縫調節以及二維移動平臺等功能全部通過軟件控制完成。
背景校正系統
具備氘燈與自吸收兩種背景校正模式，背景信號1A時，扣背景能力60倍以上。
自主知識產權，功能完善，性能強大的分析軟件
人性化的操作界面，讓您的操作易如反掌，可切換中英文Windows風格軟件界面，全自動定性、定量分析，自動計算元素含量，自動生成測試報告。
火焰系統特點
高分子材料抗腐蝕霧化室，耐酸堿，包括氫氟酸，無論是有機或是無機溶液都能得到較好的靈敏度和穩定性；高分子霧化室
鈦燃燒器
鈦燃燒器，可選配50mm和100mm燃燒器，空冷預混合型，耐腐蝕，耐高鹽，大幅度提高火焰的效率和火焰分析的準確度；
高精度防堵塞霧化器。
專利型霧化器，霧化效率高，維護更換方便。
質量流量控制器實現乙炔流量控制。
質量流量控制器精確控制乙炔流量，精度達1ml/min，并對流量進行動態監測，使用方便，安全可靠。
更多的安全保護措施，使樣品分析更加安全可靠。
采用高靈敏度探測器，對乙炔泄露進行實時監測；
采用高精度的壓力傳感器，對乙炔壓力進行實時監視；
采用高精度的壓力傳感器，對乙炔壓力進行空氣壓力監視；
采用微動開關及防火插銷，對燃燒頭狀態監視；
采用光敏二極管，對火焰狀態實時監視；
石墨爐系統特點
一體化設計。
石墨爐電源、原子吸收主機位于一臺儀器內，縮短了電纜長度，減少了石墨爐電源對外界的電磁干擾、提高了石墨管加熱效率。
石墨爐控溫精度高，升溫速度快。
采用大功率變壓器、微阻電纜線以及光控升溫方式，并配合軟件、硬件溫度校正系統，高溫段控溫精度可達±1%。
更多的安全保護措施，使樣品分析更加安全可靠。
石墨爐冷卻水具有流量實時監視和保護；
通過壓力傳感器對載氣壓力監視
通過光敏二極管對石墨爐溫度監視
自動載氣流量控制。
石墨爐內氣，外氣全部由計算機根據軟件升溫流程自動控制。
150位轉盤式石墨爐自動進樣器。
極坐標轉盤式石墨爐自動進樣器，定位精度高，運行穩定可靠，使用維護方便。
技術指標
波長范圍：185nm～900nm
單色器類型：切爾尼-特納型（Czerny-Turner型）
光譜帶寬：0.1/0.2/0.4/0.7/1.0/1.4/2.0 nm七檔自動切換
光柵閃耀波長：230nm
光柵刻線：1800線/mm
波長準確度：±0.15nm
波長重復性：< 0.10nm
分辨率：優于0.3nm
火焰系統
特征濃度（Cu）：< 0.015μg/ml/1%
檢出限（Cu）：< 0.002ug/mL
精密度（Cu）：< 0.5%
靜態基線穩定性：0.002 Abs(static);
動態基線穩定性：0.004 Abs(Dynamic)
氘燈背景校正能力：60倍以上
石墨爐系統
石墨爐控溫范圍：室溫--3000℃
石墨爐升溫速率：3000℃/s
石墨爐測鎘（Cd）精密度：≤ 2%（AA-1800EL自動進樣模式）
石墨爐測鎘（Cd）精密度：≤ 3%（AA-1800EL手動進樣模式）
石墨爐測鎘（Cd）特征量：≤ 0.4×10-12g
石墨爐測鎘（Cd）檢出限：≤ 0.4×10-12g
電源：220V±22V，50Hz±1Hz，5KW（峰值）
數據處理
高智能軟件，功能強大，友好的中文操作界面。全自動儀器及附加控制，火焰、石墨爐工作模式可自動切換，可自動優化，自動稀釋；鼠標操作，自動設定菜單數據和校正方法；
石墨爐分析時，系統會給出全過程分析信息，包括測量值、溫度、程序、時間等， 并保存積分時間內所有測量的信號曲線和溫度曲線；測量數據可以實現動態顯示。標準曲線可以實現自動擬和；樣品測量準確：采用向?qū)У姆绞綄?duì)樣品進行設置，方便快捷；靈敏度校正功能：使測量的結果更為準確；參數打印，數據結果打印，圖形打印，可導出WORD、EXCEL文檔.
關于我們
上海美析儀器公司簡介
上海美析儀器有限公司(以下簡稱美析)，是一家具有自主知識產權的高新技術企業，美析的創業理念“科技——因你改變”，并以此為企業宗旨，不斷探究、果敢創新。特別是在分析測試儀器領域，不斷開發出先進的產品，使美析成為優質儀器資源的供應者。

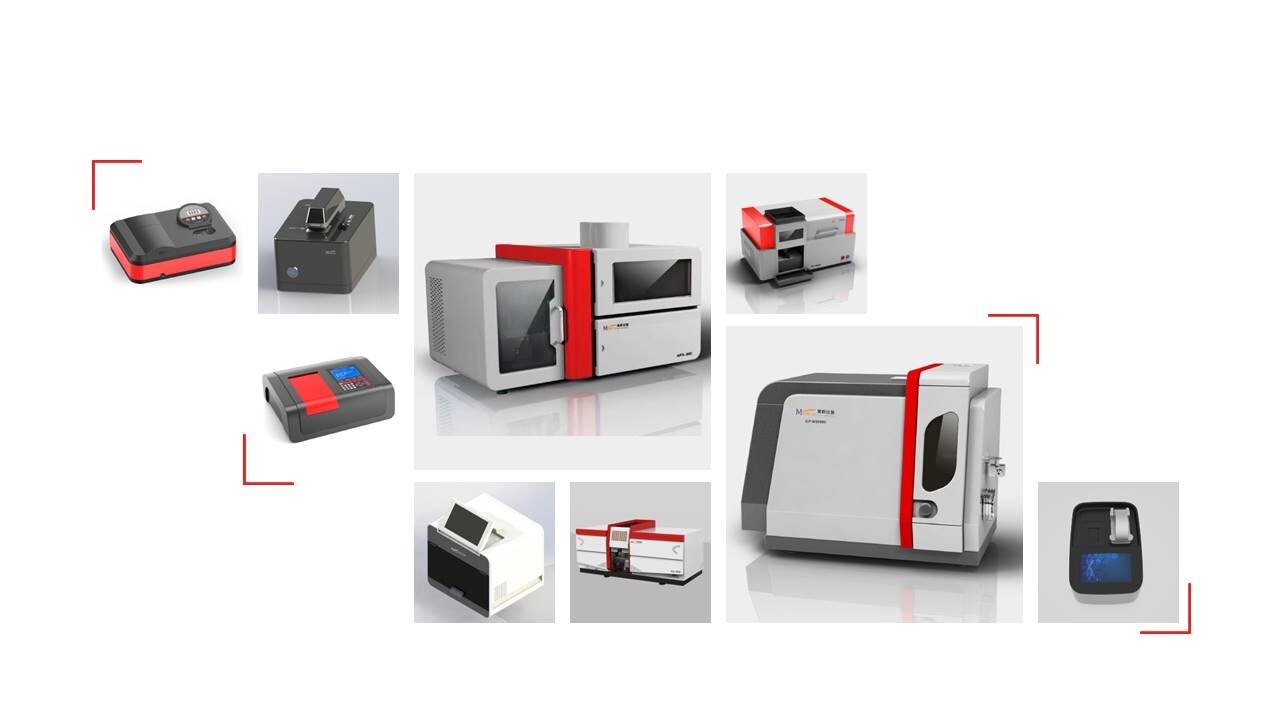

美析主營光譜類儀器可見分光光度計、紫外可見分光光度計、原子吸收光譜儀、超微量分光光度計、原子熒光光度計、ICP電感耦合等離子體發射光譜儀、ICP電感耦合等離子體質譜儀，目前，我們的產品已廣泛應用于有機化學、無機化學、生物化學、醫藥、環保、冶金、石油、農業等領域。同時美析利用在產品機械結構、光學設計、電氣應用和軟件開發方面積累的豐富經驗，結合市場的最新實際需求，近期將陸續推出一批全新的分析類儀器。
